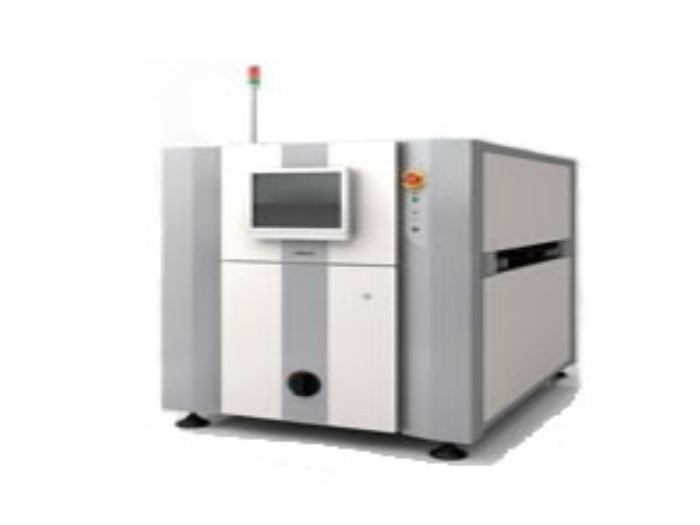

外形1180(W)×1640 (D)×1500(H) mm

重量約850kg

電源部電壓AC200～240V(單相)變動范圍±10%

額定功率2.0kVA

線體高度900±20mm

氣壓0.3～0.6MPa

使用溫度范圍10～35℃

使用濕度范圍35～80%RH(不凝露)

圖像信號

輸入部拍攝系統12Mpix相機

檢查原理基于彩色高亮度+相位偏移的3D形狀復原

像素分辨率10μm/15μm

FOV10μ：40×30mm

15μ：60×45mm

基板尺寸(最小)50(W)×50(D)mm

對象基板尺寸(最大)雙軌運行：510(W)×330(D)mm

單軌運行：510(W)×680(D)mm

元件檢查高度基板上：50mm 基板下：50mm

高度測量量程25mm

厚度0.4～4mm

檢查項目元件高度、元件浮起、元件傾斜、缺件、

錯件、極性相反、反件、OCR檢查、

二維碼、元件偏移(X/Y/角度偏移)、

爬錫(爬錫高度、爬錫長度、末端連接寬度、

焊接浸潤角度、側面連接長度)、焊盤露出、

異物、焊盤異常、電極偏移、電極姿勢、

有無電極、錫球、橋接、元件距離、元件角度
