1) 刮刀系統
* 拱橋型懸浮式直連刮刀結構
* 可編程的自動調節步進馬達驅動刮刀頭
* 四輪定位式滑軌型結構，確保刮刀前后運行的精準度及平穩度
* 刮刀防呆系統，可避免壓壞鋼網及刀片變形
2) 鋼網定位系統
* 大小鋼網通用，具有良好而廣泛的適用性
* 自動鋼網定位系統，節省換線時間，提升整體效率
3) 圖像及光路系統
* 采取均勻的環形光和高亮度的同軸光，先進的上下視覺匹配系統
適應鍍錫，鍍銅，鍍金，噴錫，F(xiàn)PC等各類型不同顏色的PCB；
* CCD驅動采取高精度的伺服電機和日本原廠研磨絲桿
| 1) 刮刀系統 |
| * 拱橋型懸浮式直連刮刀結構 |
| * 可編程的自動調節步進馬達驅動刮刀頭 |
| * 四輪定位式滑軌型結構，確保刮刀前后運行的精準度及平穩度 |
| * 刮刀防呆系統，可避免壓壞鋼網及刀片變形 |
| 2) 鋼網定位系統 |
| * 大小鋼網通用，具有良好而廣泛的適用性 |
| * 自動鋼網定位系統，節省換線時間，提升整體效率 |
| 3) 圖像及光路系統 |
| * 采取均勻的環形光和高亮度的同軸光，先進的上下視覺匹配系統 |
|
適應鍍錫，鍍銅，鍍金，噴錫，F(xiàn)PC等各類型不同顏色的PCB； |
| * CCD驅動采取高精度的伺服電機和日本原廠研磨絲桿 |
| 4) PCB運輸及定位系統 |
| * 采取獨特的皮帶傳動系統，有效防止卡板掉板。 |
| * 可編程馬達控制運輸速度，停板位置精準 |
| * 左右進出板方向自由選擇 |
| * 采取柔性側夾及真空吸腔等多種夾板方式 |
| 5) 鋼網清洗系統 |
| * 干洗 濕洗 真空洗三種方式自由組合，也可人工清洗鋼網 |
| * 自上而下的噴淋系統，噴淋均勻。 |
| 6) 平臺校正系統 |
| * 全絲桿的直連式UVW平臺結構，精度高，剛性大。 |
| * 三軸聯動具有較高的動態特性 |
| * 錫膏檢測：2D檢測 |
| 7) 操作系統 |
| * 傻瓜式操作系統Windows7，XP，做程序具有教學及導航功能 |
| * 中英文一鍵切換 |
| * 具有操作日志，故障記錄分析診斷功能 |
| 1) 基板尺寸:50*50mm～400*340mm (T:0.4～6mm) |
| 2) 網框尺寸:470*370mm～737*737mm |
| 3) 傳送方向:左至右或右至左(軟件調整) |
| 4) 傳送高度:900mm±40mm |
| 5) 印刷精度：±0.025mm |
| 5) 重復精度：±0.01mm |
| 5) 印刷周期：<7s |
| 5) 平臺調整范圍：X:±10mm;Y:±10mm;θ:±2° |
| 5) 刮刀角度：60°(Standard 標準)/55°/45 |
| 5) 機身尺寸:1220(L)*1355(W)*1500(H)mm |
| 6) 電源:AC 220V/Φ3KW |
| 7) 氣源:5bar |
|

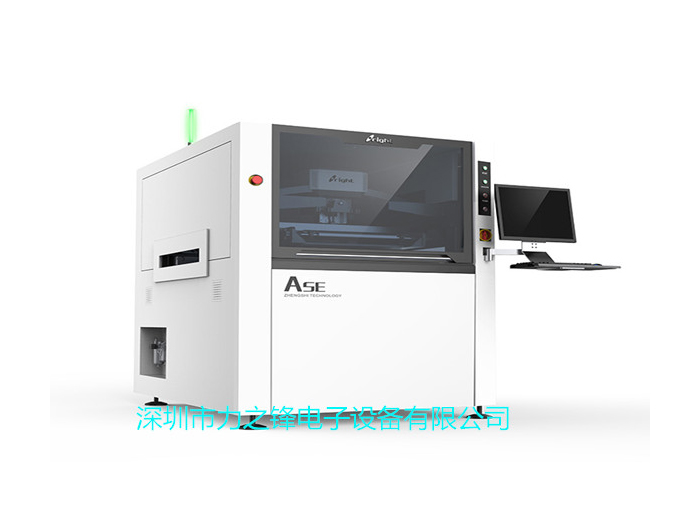

Model型號 |
Ase |
||
|
Item項目 |
|||
|
網框尺寸 Screen Frames
|
Min Size |
470×370mm |
|
|
Max Size |
737×737mm |
||
|
Thickness |
25~40mm |
||
|
PCB Min Size最小尺寸 |
50×50mm |
||
|
PCB Max Size最大尺寸 |
400×340mm |
||
|
PCB Thickness厚度 |
0.4~6mm |
||
|
PCB Warpage翹曲量 |
<1% |
||
|
Transport Height傳送高度 |
900±40mm |
||
|
Transport Direction傳送方向 |
Left-Right;Right-Left;Left-Left;Right-Right 左-右；右-左；左-左；右-右 |
||
|
Transport Speed運輸速度 |
Max 1500mm/s（Programmable） |
||
|
Board Location PCB的定位 |
Support System 支撐方式 |
Magnetic Pin/Up-down table adjusted/support block 磁性頂針/可調節頂升平臺/等高塊 |
|
|
Clamping System 夾緊方式 |
Side clamping,vacuum nozzle 邊夾；真空吸嘴 |
||
|
Printer Head 印刷頭 |
Two independent motorised printhead 兩個獨立的直連式馬達驅動印刷頭 |
||
|
Squeegee Speed刮刀速度 |
6~200mm/sec |
||
|
Squeegee Pressure刮刀壓力 |
0~15kg馬達控制 |
||
|
Squeegee Angel刮刀角度 |
60°/55°/45° |
||
|
Squeegee Type刮刀類型 |
Stainless steel（standard）,plastic 鋼刮刀標準；膠刮刀 |
||
|
Stencil Separation Speed鋼網分離速度 |
0.1~20mm/sec （Programmable） |
||
|
Cleaning System清洗方式 |
Dry 、Wet、Vacuum （Programmable） 干、濕、抽真空 |
||
|
Table Adjustment Ranges工作臺調整范圍 |
X:±10mm;Y:±10mm;θ:±2° |
||
|
整機參數Machine |
|||
|
Repeate Position Accuracy重復定位精度 |
±0.01mm |
||
|
Printing Accuracy印刷精度 |
±0.025mm |
||
|
Cycle Time印刷周期 |
<7s（Exclude Printing & Cleaning） |
||
|
Product Changeover換線時間 |
<5Min |
||
|
Air Required使用空氣 |
4.5~6kg/cm2 |
||
|
Power Input電源 |
AC:220±10%,50/60HZ1F3KW |
||
|
Control Method控制方法 |
PC Control |
||
|
Machine Dimensions機器外形尺寸 |
1220（L）×1355（W）×1500（H）mm |
||
|
Machine Weight機器重量 |
Approx:1000kg |
||
